IBH Link IoT:Inbetriebnahme
Montage und Anschluss
Der IBH Link IoT ist für die Hutschienenmontage ausgelegt:
Die Spannungsversorgung erfolgt über den im Lieferumfang enthaltenen Stecker.
VORSICHT!
Für den Betrieb des IBH Link IoT ist eine Versorgungsspannung von 12V bis 36V zu verwenden. Eine höhere Versorgungsspannung macht das Gerät unbrauchbar.
Spannungsversorgung: 24VDC / 0,2A
Konfiguration der IP Adressen
Die Administrationsoberfläche kann im Auslieferungszustand mit einem aktuellen Webbrowser über den Ethernetanschluss 1 (DHCP) durch Angabe des Gerätenamens (Hostname) http://ibhlink-iot__<Seriennummer> (Beispielsweise http://ibhlink-iot_000161) oder über die Ethernetanschlüsse 2 bis 4 über die IP-Adresse 192.168.1.14 erreicht werden.
Zum Betrieb wird auf PC Seite der kostenlose IBHNet-IoT Treiber benötigt.
Standardkonfiguration IP-Adresskonfiguration:
| Ebene | Port | Adresse |
|---|---|---|
| Leitebene | Port 1 | Hostname: ibhlink-iot-<Seriennummer> |
| Prozessebene | Port 2 - 4 | 192.168.1.14 |
Standard-Anmeldedaten
admin
admin
Netzwerk: Managementebene
Hier wird die Netzwerkkonfiguration für Port 1 (Managementebene bzw. Leitebene) vorgenommen:
Netzwerk: Steuerungsebene
Hier wird die Netzwerkkonfiguration für die Ports 2-4 (Steuerungsebene bzw. Prozessebene) vorgenommen:
Assigment Token

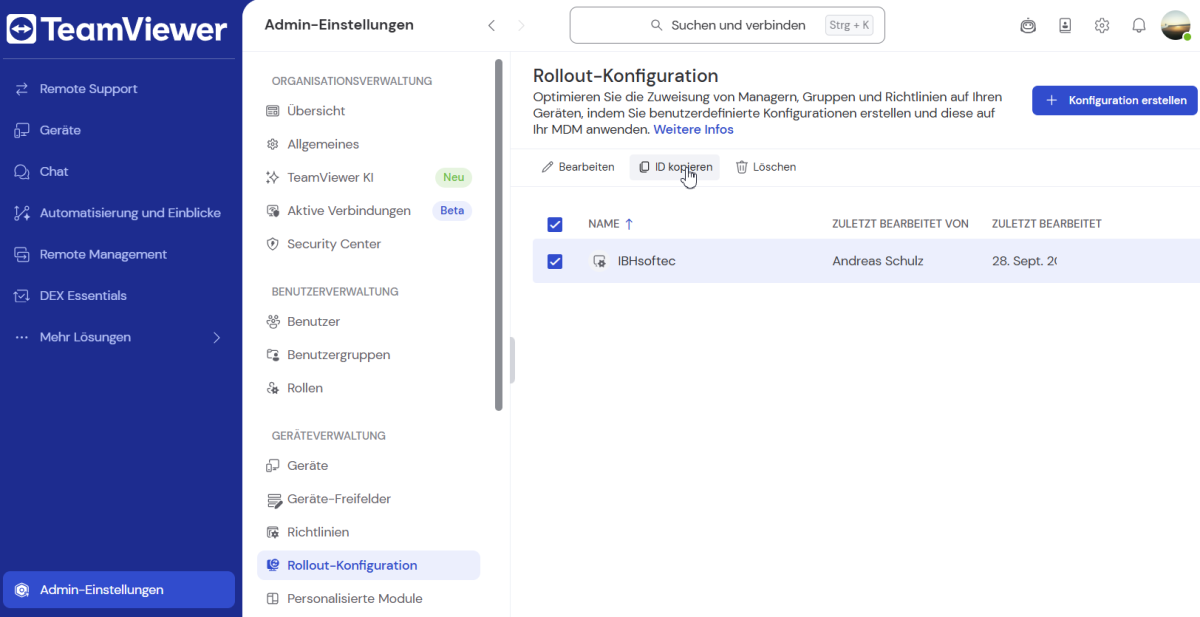

Nach dem Einloggen in die TeamViewer IoT Managementkonsole kann das Assigment Token oder die ID kopiert werden:

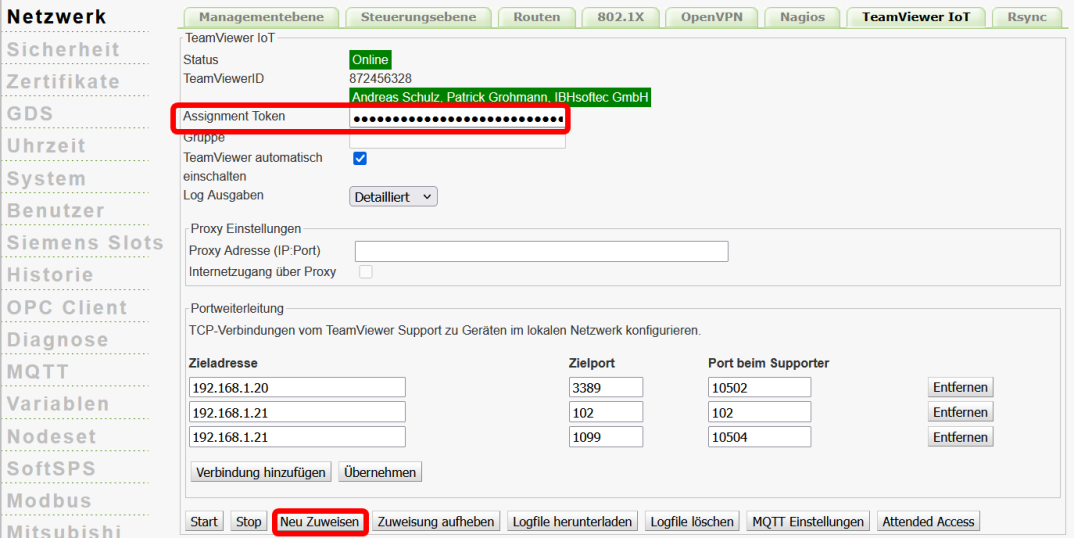

Das Token bzw. die ID wird dann in das Feld Assigment Token kopiert und zugewiesen:
IBH Net IoT Port Weiterleitung

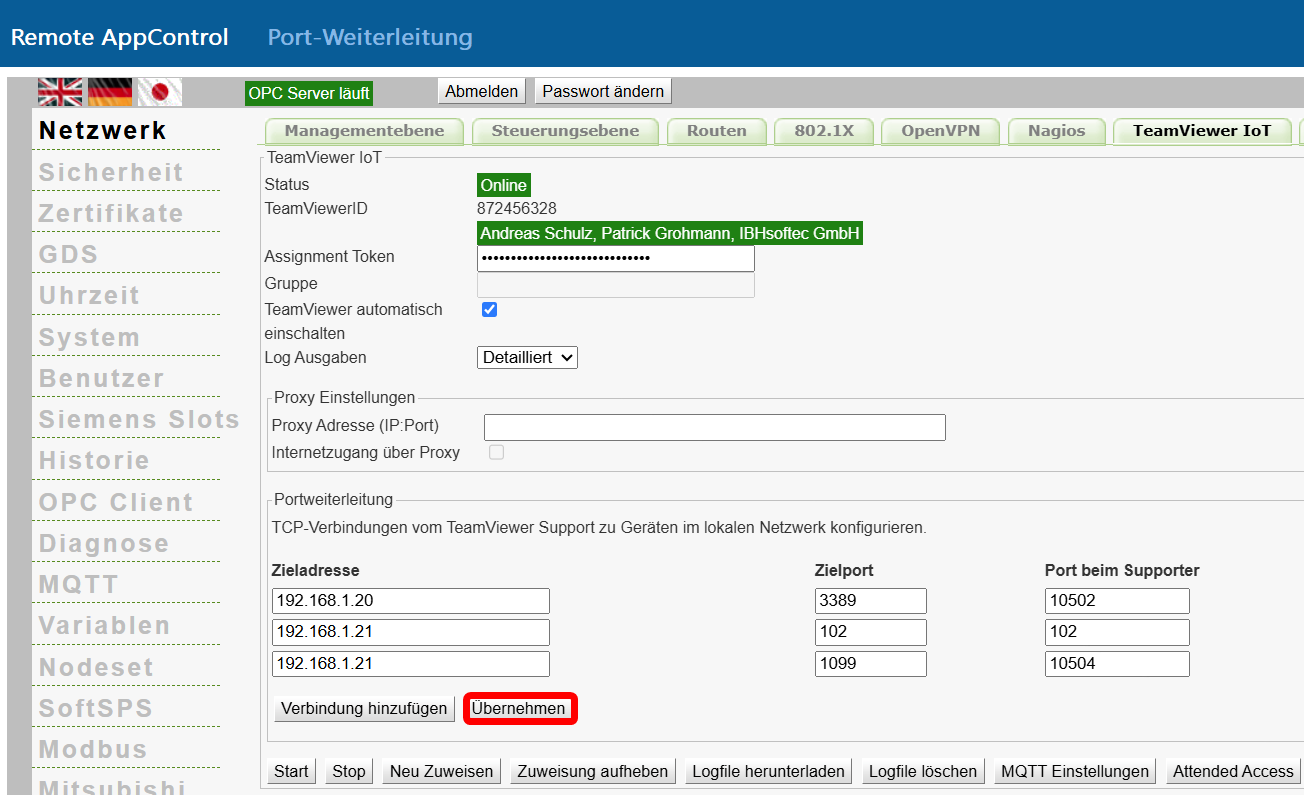

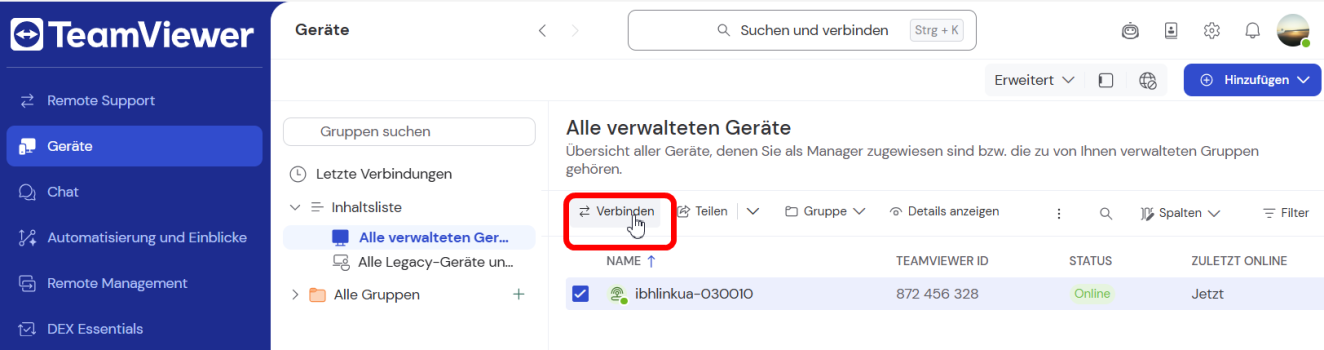

Nachdem der IBH Link Iot verbunden wurde, kann die TeamViewer Port Weiterleitung eingerichtet werden:
Nachmdem die Zuweisnung im IBH Link IoT abgeschlossen ist:

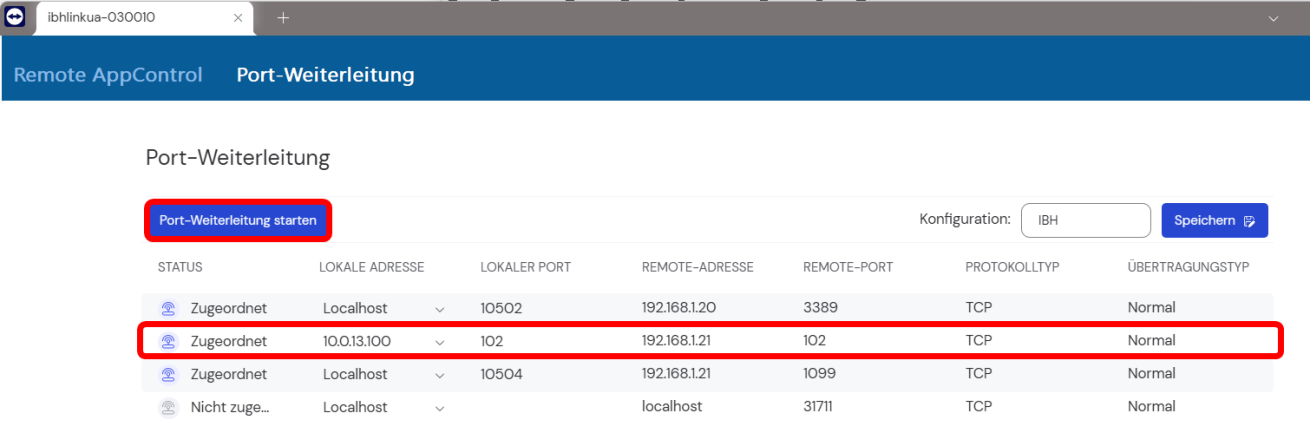

kann die TemaViewer Port-Weiterletung gestartet werden:
Im Beiepiel ist eine Portweiterleitung für eine Remotedesktop Verbindung (Port 3389) und der Zugriff auf eine Siemnens SPS über den IBH Link S7++ über den Port 102 eingerichtet.
Da das TIAPortal und Step®7 die Eingabe von local host (127.0.0.1) nicht zulassen, muss eine freie IP Adresse vergeben werden, die dann als Zugriffsadresse für den Online-Zugriff eingtragen wird.

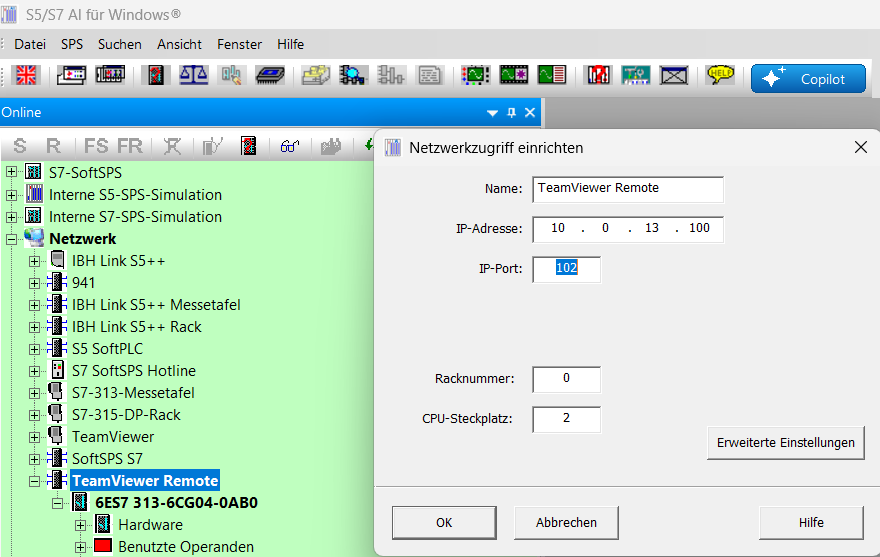

Beispiel: Zugriffsweg in S5/S7AI für Windows®:
ACHTUNG:
Unter Netzwerkverbindungen erscheint bei erfolgreicher Aktivierung der TeamViewer VPN Tunnel
Die EIgenschaft der TCPP/IPv4 Adresse muss auf DHCP eingestellt bleiben!
